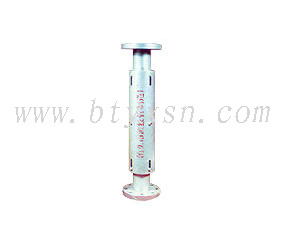

轴向型复式波纹补偿器(FS型号)
产品概述
复式波纹补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其特点。法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。
详细介绍
用途：
本产品用于轴向补偿、补偿量大、比较经济是其特点
型号：
本厂生产DN32-DN1000，压力级别：0.1Mpa-2.5Mpa
连接方式：
1、法兰连接 2、接管连接
产品轴向补偿量：
30mm-450mm

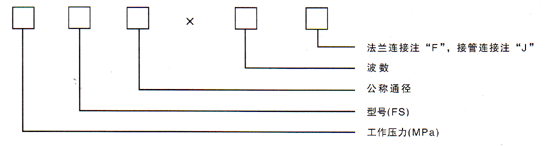

一、型号示例：
本产品用于轴向补偿、补偿量大、比较经济是其特点
型号：
本厂生产DN32-DN1000，压力级别：0.1Mpa-2.5Mpa
连接方式：
1、法兰连接 2、接管连接
产品轴向补偿量：
30mm-450mm
一、型号示例：
| 举例：0.6FS100×20F 表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。 | |
| 二、使用说明： | |
| 复式波纹补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其特点。法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。 | |
| 三、对固定支座的作用力： | |
| 压力推力：Fp=100·P·A （N） 轴向弹力：Fx=Kx·X (N) 式中：P： 最高工作压力或最高试验压力 MPa A： 有效面积（查样本） cm2 Kx： 补偿器轴向刚度 N/mm X： 补偿器使用的轴向补偿量 mm | |
| 四、应用举例： | |
| 某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质最高温度Tmax=250℃，最低温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。 1、选型，管段所需补偿量为： X=a·L·△T =0.0133×85(250-0) =283mm | |
| 式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6FS500×J) | |
| 2、支座压力： 查样本0.6FS500×12J补偿器 A=2445cm2 Kx=141N/mm 压力推力：Fp=100·P·A=100×0.6×2445=146700N 轴向弹力：Fx=Kx·X=141×283=39903N 支座受力：F=Fp+Fx=146700+39903=186603N |
